一、為什么要制作N頭
HJ210 winows時間同步服務器標配是30米的5D-FB的專業(yè)衛(wèi)星信號傳輸線。有時在布線時為了方便,會將N頭剪去,當線布好后,在重新制作N頭。
二、制作N頭的工具
泰福特NTP服務器制作N頭的工具(電烙鐵、焊錫絲、N頭、剪刀、活口扳手兩個、尖嘴鉗)。

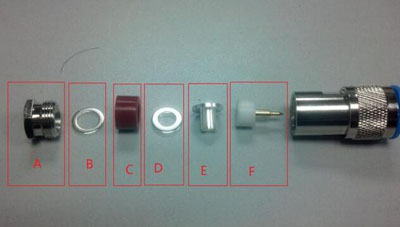

三、N頭的組成
N頭的組成部分
四、N頭制作方法
1)先剝去3cm左右的天線皮。

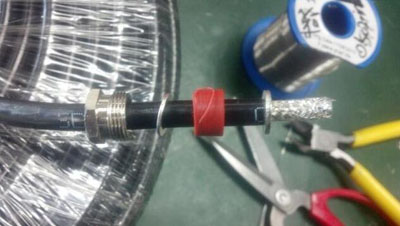

2)A 、B、C、D三部分安裝從左到右順序先竄到線上。如圖
A 、B、C、D三部分安裝從左到右順序先竄到線上
3)將鐵絲網和銀色隔離層脫到D上,在插入E,使勁向線內插,直到到達D模塊。將多余的隔離鐵網和銀色隔離塑料剪到和D邊緣齊。
4)剝去銅芯外面的白色內芯皮。露出大概2cm左右的銅芯
5)將F中白色 小圈套入銅芯上。
6)在F的銅針底部滴入錫,在銅芯上涂錫。
7)用電烙鐵加熱銅針,使銅針和銅芯連接
8)將最后部分擰好即可。
